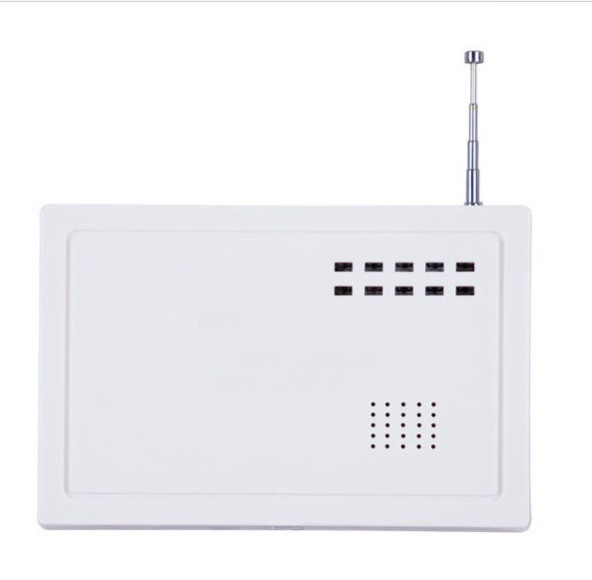

تکرار کننده مکسرون MX-BA-WRPT-01



دستگاه تکرار کننده به منظور انتقال سیگنال های بی سیم برای مسافت های طولانی استفاده می شود، کاربرد این محصول در زمان هایی است که فاصله حسگر از دستگاه مرکزی بیش از 100 متر است، یا در بین طبقات یک ساختمان در صورتی که سیگنال نهایی به دستگاه مرکزی نمی رسد قابل استفاده است.

توضیحات

_پشتیبانی از حسگرهای بی سیم تا 60 المان
_فاصله ی ارسال هشدار به دستگاه مرکزی تا 700 متر
_پروتکل ارتباطی رادیویی RF433
_منبع تغذیه 15 ولت
_باتری لیتیومی 12 ولت
_گارانتی 25 ماهه ی فراگستر

تکرار کننده مکسرون MX-BA-WRPT-01



تکرار کننده (Repeater):

 تکرار کننده ابزاریست مخابراتی که سیگنال دیجیتال ورودی را دریافت کرده و پس از تشخیص صفر و یک ها آنها را از نو در خروجی خود بصورت یک سیگنال دیجیتال عاری از نویز و بدون تضعیف بازتولید می کند . تکرار کننده ها هیچ درکی ار " فریم" و "بسته" و حتی "بایت" ندارند وصرفا با مفهوم "بیت" و سطوح ولتاژ آشنا هستند. هرگاه یک سیگنال دیجیتال حامل پیام در طی مسیر دچار تضعیف یا نویز شود قبل از آنکه این تضعیف و نویز باعث غرق و غیر قابل تشخیص شدن بیت ها گردد باید سیگنال را به شکل اصلی و پر توان خود بازتولید کرد. به عنوان مثال در اترنت استاندارد با کابل ضخیم برای افزایش طول کابل از 500 متر به 1000 مترباید در میانه کانال یک تکرارکننده قرار داد. تکرار کننده طبق مدل OSI فقط لایه اول از این مدل را پیاده می کند و بیشتر از یک گیرنده / فرستنده بیت چیزی نیستبا این توصیف می توان تکرار کننده را یک سوئیچ لایه یک تلقی کرد. تکرار کننده غیر هوشمندترین دستگاه سوئیچ در دنیای شبکه است.

تکرار کننده مکسرون MX-BA-WRPT-01

طرز کار تکرار کننده
تکرار کننده ها ترکیبی از یک فرستنده و یک گیرنده است که سیگنالهای ضعیف را در یک فرکانس مشخص دریافت کرده و آنرا بصورت قوی و تقویت شده در فرکانس دیگری ارسال می کند.
گیرنده این سیستم مانند دیگر بی سیم ها دائما” روشن بود و زمانی که سیگنالی دریافت کند همزمان فرستنده آن نیز روشن شده و سیگنال به صورت تقویت شده از فرستنده پخش می شود در این دستگاهها به لحاظ همزمانی کار فرستنده و گیرنده می بایست ورودی و خروجی آنتن های گیرنده و فرستنده جدا باشد در برخی موارد بجای آنکه از دو آنتن استفاده شود از دستگاهی به نام دوپلکسر استفاده می کنند که عمل جداسازی سیگنالهای دریافتی و ارسالی و کنترل کردن آنها را انجام داده و نیازی به دو آنتن را حذف کرده و یک آنتن همزمان سیگنال را دریافت و منتشر می کند . البته نوع دیگری از ریپیترها وجود دارد که به صورت سیمپلکس کار می کند و طرز کار آن بدینگونه است که سیگنال را دریافت کرده و ذخیره می کند و آنرا با تاخیری که از قبل تنظیم شده پخش می کند.
درتکرار کننده ها وظیفه کنترل فرستنده و گیرنده با دستگاهی به نام کنترلر است که این کنترلر هم به صورت ساده وجود دارد که فقط عمل کنترل و همزمانی فرستنده گیرنده را به عهده دارد و یا کنترلر می تواند عملیات دیگری نظیر دیکود کردن و یا انتقال خط تلفن را به مشترکان بی سیم و یا کنترل از راه دور را به عهده دارد .
